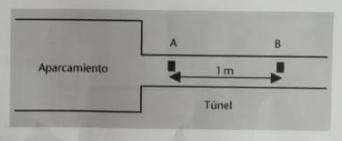

En este lab se nos solicita crear un circuito secuencial a partir de dos entradas que serán sensores de presión de un parqueadero. Lo que queremos saber es el numero de autos que están adentro del parqueadero. En la entrada, que es la misma salida hay 2 sensores; , A y B, separados por un metro, de forma que se pueda saber si un coche entra o sale según el orden en el que se activen los sensores (se supone que todos los coches miden mas de un metro, y que entre un coche y el siguiente habrá mas de un metro). Dos coches no se encontrarán de cara en el túnel. Tampoco habrá peatones.
Para empezar se creara un primer componente que sera el detector de secuencia. Este se encargara de saber si un carro hizo todo el «proceso» para entrar, salir, o si no completo toda la secuencia. Cuando detecta que el carro completo la secuencia de entrada, este mandara un 1 en la salida UP, y cuando sale un 1 en la salida down.

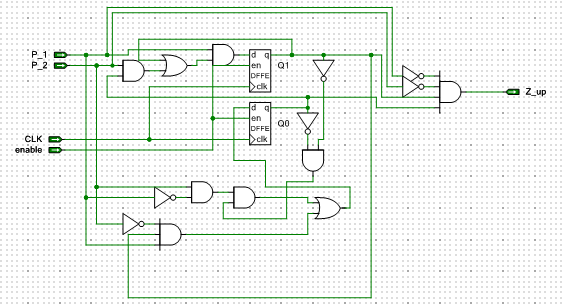

Para crear este componente se hizo mediante un diagrama de estados y una tabla de excitación. Luego se sacaron las ecuaciones y se procedió a crear su parte esquemática que fue la siguiente:

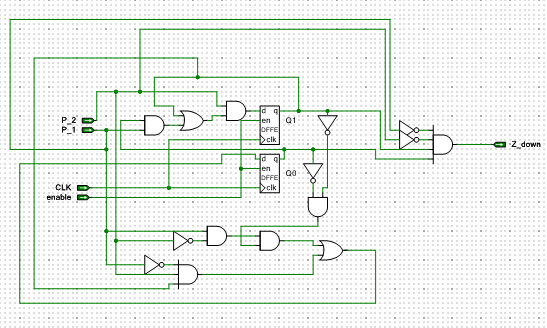

En esta imagen se muestra la parte esquemática del componente dect_tunel_down.
Por ultimo se implementa un contador que esta metido en la pastilla 74193. A continuación de muestra:
