Decodificador 7 segmentos.

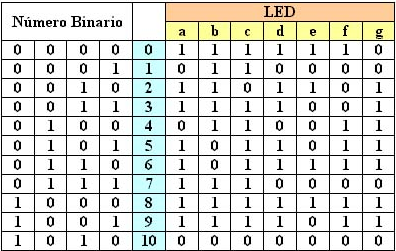

En este laboratorio desarrollamos un decodificador que pasara de un numero binario a al un 7 segmentos. Para esto, primero desarrollamos la tabla de verdad que se vera a continuación:

Para los numeros del 10 al 15 se usaran las letras del abecedario: A, B, C, D, E, F respectivamente. Para eso se uso la siguiente tabla de verdad.

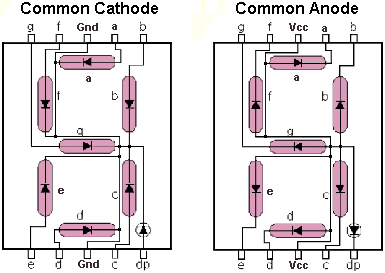

Para la anterior tabla, se debe tener en cuenta que se va a usar una lógica positiva (con 1 prende y con 0 apaga). A continuación se mostrara las letras que tiene cada 7 segmentos.

Luego de esto, hallamos las ecuaciones y creamos el símbolo del componente utilizando la herramienta de Psoc Creator:

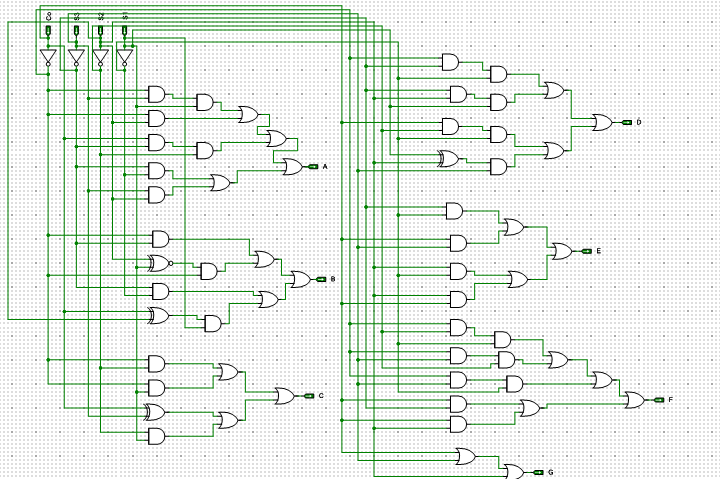

Luego, con las ecuaciones procedimos a desarrollar el esquemático de cada salida, a continuación se muestra:

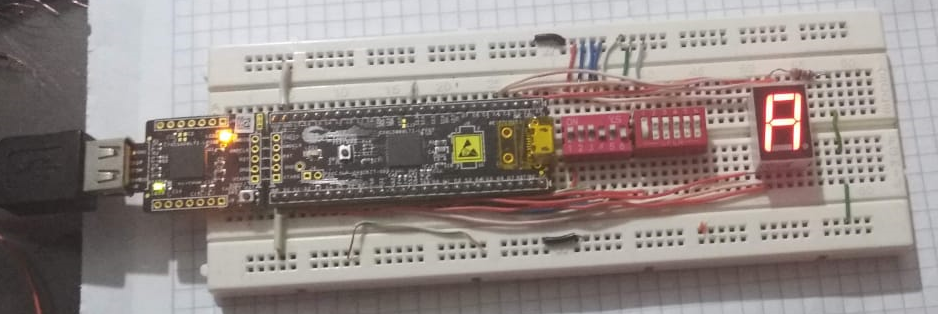

Por ultimo probamos nuestro proyecto en la PSOC
